Kompletní profesionální systém pro mytí, testování, sušení a navíjení požárních hadic

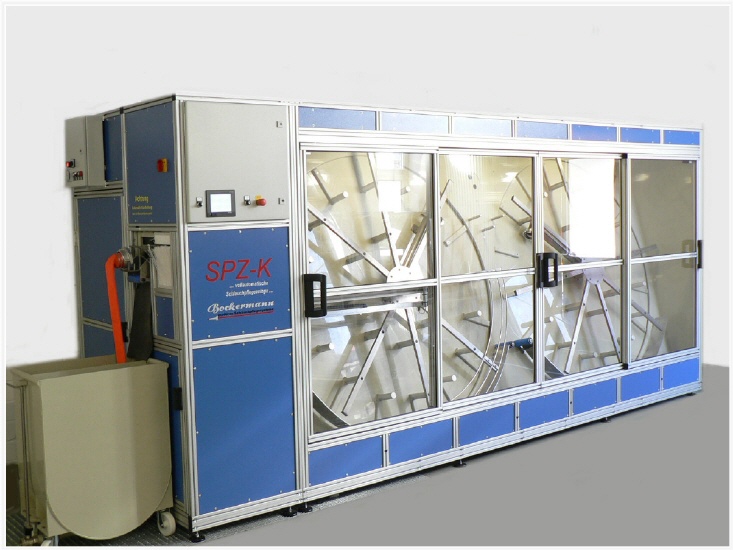

SPZ-K je stacionární systém pro komplexní údržbu požárních hadic v kompaktním provedení. Zařízení je určeno pro automatické předběžné namáčení, vysokotlaké mytí, čištění hadicových spojek, tlakové zkoušení, sušení a navíjení hasičských hadic.

Systém je navržen pro zpracování DIN hadic velikosti D, C a B do délky 40 m, v závislosti na materiálu konkrétní hadice. Integrované funkce umožňují soustředit celý proces údržby hadic do jednoho pracovního systému a výrazně tak zjednodušit jejich pravidelnou údržbu.

Zařízení je koncipováno v souladu s nejnovějšími požadavky směrnice EU o strojních zařízeních. Součástí systému je také integrované tlakové zkušební zařízení do 16 bar dle DIN 14811.

Hlavní výhody systému

• Komplexní údržba požárních hadic v jednom zařízení
• Automatické předběžné namáčení hadic
• Vysokotlaké čištění hadic
• Integrované čištění hadicových spojek
• Tlakové zkoušení až do 16 bar
• Testování v souladu s DIN 14811
• Integrované vakuové sušení s odsáváním vlhkosti
• Efektivní sušení s využitím ohřáté testovací vody
• Automatické navíjení hadic
• Možnost jednoduchého i dvojitého navíjení
• Automatické vyhození hadice na konci navíjecího cyklu
• Uzavřený pracovní prostor
• Posuvné dveře s nerozbitnými průhlednými tabulkami
• Integrovaná technická místnost v zadní části zařízení
• Moderní dotykové ovládání
• 8,4" barevný dotykový displej
• Integrovaný systém regenerace testovací vody
• Izolovaná nádrž o objemu přibližně 300 litrů

Kompletní proces údržby hadice

Systém SPZ-K je koncipován tak, aby umožnil provést několik důležitých kroků údržby v rámci jednoho zařízení:

1. Předběžné namáčení

Hadice je před samotným čištěním automaticky předem namočena, což napomáhá přípravě hadice na následný proces čištění.

2. Vysokotlaké mytí

Integrovaný vysokotlaký kartáčový mycí stroj zajišťuje čištění povrchu hadice.

3. Čištění hadicových spojek

Součástí systému je samostatný integrovaný systém pro čištění hadicových spojek.

4. Tlaková zkouška

Integrované tlakové zkušební zařízení umožňuje provádět zkoušky do 16 bar, dle DIN 14811.

5. Sušení

Odsávání vlhkosti pomocí integrovaného vakuového sušení umožňuje následné vysušení hadice. Systém zároveň využívá ohřátou testovací vodu pro efektivní sušení.

6. Navíjení

Po dokončení procesu lze hadici automaticky navinout. Zařízení podporuje jednoduché i dvojité navíjení a po dokončení navíjecího cyklu dochází k automatickému vyhození hadice.

Uzavřený pracovní prostor

Konstrukce systému využívá kompletně uzavřený pracovní prostor, který je opatřen posuvnými dveřmi s nerozbitnými průhlednými tabulkami.

Technická místnost je umístěna v zadní části stroje. Díky kompaktnímu provedení lze celý systém instalovat jako centrální pracoviště pro údržbu požárních hadic.

Moderní dotykové ovládání

Obsluha systému probíhá prostřednictvím elektronického komfortního ovládání s moderní dotykovou technologií.

Součástí zařízení je 8,4palcový barevný dotykový displej, prostřednictvím kterého lze systém ovládat a nastavovat jednotlivé pracovní funkce.

Integrovaná regenerace testovací vody

SPZ-K disponuje integrovaným systémem regenerace testovací vody s izolovanou nádrží o objemu přibližně 300 litrů.

Součástí systému je také efektivní sušení využívající ohřátou testovací vodu.

Vana na požární hadice EWT-PP 4/12

Součástí konfigurace může být také EWT-PP 4/12, obdélníková vana vyrobená z polypropylenu (PP).

Vana je vybavena:

• 2 kolečky,
• 2 aretovatelnými řídicími válečky,
• spodním odtokem pro vypouštění vody,
• kulovým ventilem 1 1/4",
• odnímatelnou dělicí stěnou z PP pro rozdělení vany na dvě části.

Kapacita vany je přibližně:

• 4 hadice B, nebo
• 12 hadic C.

Rozměry: 660 × 430 × 900 mm (D × Š × V).

Možnosti rozšíření systému

Rozšíření pro tlakové hadice A

Systém lze rozšířit také pro práci s hadicemi A 110 mm o délce až 20 m.

Rozšíření zahrnuje:

• prodloužení pouzdra o 80 mm,
• samostatné testovací přípojky A pro každý testovací kotouč,
• úpravu sacích trysek na sací šířku 185 mm,
• úpravu elektrické řídicí jednotky,
• celkovou hloubku systému 1 580 mm.

Pro systémy určené pro tlakové hadice A je doporučeno také ergonomické vyjmutí hadice SPZ-K-AV-T.

SPZ-K-AV-T – ergonomické vyjmutí hadice

Toto rozšíření umožňuje ergonomičtější vyjmutí hadice ze systému. Hadici lze vyjmout ve výšce přibližně 1,20 m od systému.

Modul obsahuje:

• vypouštěcí zařízení,
• zvedací válec,
• úpravu řídicího systému pro automatický pracovní postup.

Integrované zařízení pro kontrolu ventilů SPZ-K-AP

Do systému lze integrovat také zařízení pro kontrolu ventilů.

Zkoušky jsou podle nabídky určeny pro:

• svislé potrubí,
• rozdělovače,
• ocelové trubky,
• sací síto,
• podpůrné rozdělovače.

Zásuvková jednotka SPZ-K-SB

Pro praktické uložení příslušenství lze systém vybavit integrovanou zásuvkovou jednotkou z nerezové oceli.

Jednotka disponuje 3 hladce vysouvacími zásuvkami určenými pro uložení příslušenství k systému údržby hadic.

Modul sušení SPZ-K-RT-B

Volitelný modul SPZ-K-RT-B rozšiřuje systém o samostatný systém sušení pro 8–16 požárních hadic DIN.

Hadice lze sušit na výsuvných, žárově pozinkovaných roštech z drátěného pletiva. Modul lze využít také pro sušení ochranných oděvů.

Vlastnosti modulu

• automatické ovládání,
• časovač,
• monitorování teploty,
• ovládání pomocí dotykového displeje SPZ-K,
• stabilní rámová konstrukce z hliníkových profilů,
• dvoukřídlé dveře s průhlednými tabulkami.

Technické údaje

Software „Multiple Wash“

Pomocí volitelného softwarového modulu SPZ-K-PMW – Multiple Wash lze rozšířit systém o vícenásobný prací program.

Funkce umožňuje obsluze opakovaně mýt silně znečištěné oblasti hadice. Proces lze podle potřeby opakovat a nastavit prostřednictvím řídicího systému.

Program intenzivního čištění spojek

Volitelný software SPZ-K-PKR rozšiřuje systém o funkci intenzivního čištění silně znečištěných hadicových spojek.

Obsluha může prostřednictvím dotykového displeje nastavit časově omezený intenzivní čisticí proces.

Technické parametry systému SPZ-K

Pro koho je SPZ-K určen?

Systém SPZ-K je vhodným řešením zejména pro pracoviště, kde je potřeba provádět pravidelnou profesionální údržbu požárních hadic a soustředit jednotlivé procesy do jednoho technologického celku.

Vhodné využití například pro:

• hasičské záchranné sbory,
• profesionální hasičské jednotky,
• servisní a údržbová pracoviště,
• specializovaná pracoviště pro údržbu požární techniky,
• organizace provádějící pravidelnou kontrolu a údržbu požárních hadic.

Uvedení systému do provozu

Součástí nabídky jsou také náklady na uvedení zařízení do provozu na místě.

V rámci uvedení do provozu je zahrnut:

• zkušební provoz,
• případné seřizovací práce,
• zaškolení obsluhy,
• instruktáž obsluhy.

Co získáte

SPZ-K není pouze myčka hadic. Jedná se o komplexní systém péče o požární hadice, který kombinuje čištění, testování, sušení a navíjení v jednom technologickém řešení.

Díky možnosti dalšího rozšíření lze systém přizpůsobit konkrétním požadavkům provozu – od práce s běžnými hadicemi D/C/B až po rozšíření pro hadice A, ergonomické vyjmutí hadic, kontrolu ventilů, dodatečné sušení nebo speciální čisticí programy.
